HWLX并聯恒功率電伴熱帶具有柔軟性,可以方便的緊貼被伴熱管道表面敷設。主要用于各種管道、儀表的防凍保溫。最高維持溫度可達150℃??捎糜诠S一區、二區爆炸性氣體場合。
一、電伴熱產品結構與工作原理:
恒功率電伴熱帶電源母線為二根平行的絕緣軟銅線,在內絕緣上纏繞鎳鉻電熱絲,并將電熱絲每隔一定距離(即“發熱節長“)與母芯線連接,從而形成連續的并聯電阻。母芯線通電后,各關聯電阻發熱,因而形成一條連續的伴熱帶,而且可以根據使用情況發熱節長度任意剪接。

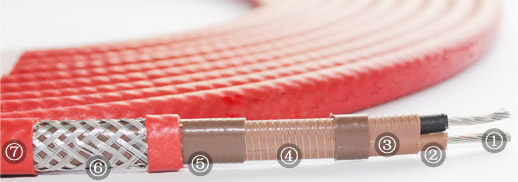

① 鍍錫圓銅線; ② 芯線絕緣層; ③ 內護套絕緣層; ④ 發熱絲; ⑤ 外護套; ⑥ 金屬編織層; ⑦ 加強護套
二、電伴熱產品規格及主要參數:
最高維持溫度:是指管道內介質需要維持的工藝溫度,一般不宜超過本表規定值。
額定電壓:220VAC
常態絕緣電阻:≥20MΩ/百米
介電強度:2000VAC/50HZ/1min
長期最高耐溫:205℃
防爆標志:ExeⅡT4
防護等級:IP56 IP65
三、電伴熱產品主要特點:
單相并聯式恒功率電伴熱帶單位的發熱量恒定,使用的電伴熱帶越長,輸出的總功率越大,電伴熱帶外層有銅絲屏蔽編織層,不僅具有傳熱和散熱作用,能提高電伴熱帶的整體抗拉強度,同時還能作為安全接地線使用。另外恒功率
電伴熱帶在現場可按照實際需要的長度任意剪切,但最短不得少于3個發熱節點。
四、電伴熱優點:
1、不存在啟動電流,功率恒定;
2、最大使用長度長,最長單向使用長度可達 300米,雙向使用可達600米;
3、不存在衰減,同條件相比使用壽命長約3年;
4、在中長管道和大型罐體方面,由于該電伴熱帶使用長度較長,所有回路數量較少,總成本較低;
5、此種電伴熱帶使用時,必須與溫控器或其他溫控裝置一塊兒使用;
6、該電伴熱帶在安裝時,不能交叉重疊,并禁止打結以防止電阻絲擠在一起;
7、此種電伴熱帶存在最低使用長度,一般不能低于3米;
8、不能與蒸汽伴熱混合使用;
9、耐溫等級高,最高可耐溫255度;
